VTP

VLAN Trunking Protocol (VTP) merupakan fitur Layer 2 yang terdapat pada jajaran switch cisco Catalyst, yang sangat berguna terutama dalam lingkungan switch skala besar yang meliputi beberapa Virtual Local Area Network (VLAN).
Keuntungan VTP:
- Mengubah konfigurasi VLAN dalam lingkungan yang besar.(Setting Server maka otomatis Client akan ikut ter-setting)
- VTP secara otomatis akan menyebarkan (advertise) informasi tersebut ke semua switch yang berada di dalam domain yang sama.

Mode Operasi VTP
VTP memilih satu operasi dari tiga mode:
  1. Server
• Dapat membuat, modifikasi dan menghapus VLAN dankonfigurasi parameter VLAN untuk semua domain
• Server VTP menyimpan konfigurasi informasi VLAN dalam NVRAM
• Server VTP mengirim pesan VTP keluar ke semua port trunk
  1. Client
• Tidak dapat membuat, modifikasi, menghapus informasi VLAN
• Hanya dapat mengambil perubahan managemen VLAN
• Berguna untuk memindahkan kekurangan memori untuk disimpan pada
tabel informasi VLAN yang besar
• Hanya role dari klien VTP yang memproses perubahan VLAN dan mengirimkan pesan VTP keluar ke semua port trunk
  1. Transparent
• Melewatkan informasi managemen VLAN yang diterima dari switch lain, tetapi mengabaikan informasi yang berisi pesan
• Menambah VLANs local yang signifikan
• VLAN yang dibuat tidak termasuk dalam iklan (advertisement) VTP
Langkah Kerja:
1. Pertama-tama buat desain seperti gambar di bawah ini :












2. Selanjutnya buat konfigurasi VTP Mode, VTP Domain, dan VTP Password




3. Lalu ketikkan show vtp status pada S1 untuk mengetahui bahwa vtp mode dan vtp domain terkonfigurasi dengan benar. Hasilnya seperti berikut :




















4. Lakukan cara yang sama seperti di atas pada S2 dan S3. Tetapi pada switch ini menggunakan vtp mode client.

5. Kemudian buatlah VLAN pada S1 .

  • VLAN 10 name Faculty/Staff
  • VLAN 20 name Students
  • VLAN 30 name Guest(Default)
  • VLAN 99 name Management&Native
Kemudian verifikasi VLAN dengan mengetikkan show vlan brief. Tampilan akan seperti berikut :


 6. Lalu lakukan konfigurasi pada FastEthernet 0/1 dan fastEthernet 0/3 pada S1 untuk Trunking.

FastEthernet 0/1

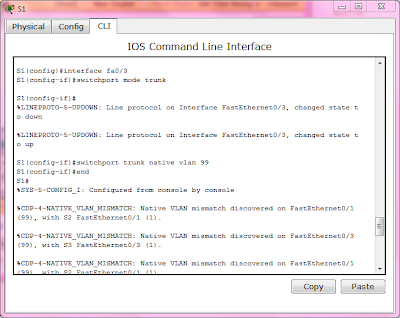

FastEthernet 0/3




















7. Selanjutnya lakukan konfigurasi pada fastEthernet 0/1 pada S2 dan fastEthernet 0/3 pada S3 untuk trunking, seperti di bawah ini :

FastEthernet 0/1 pada S2



















FastEthernet 0/3 pada S3



















8. Konfigurasi Port-port pada S2
  • Fa0/11 on VLAN 10
  • Fa0/18 on VLAN 20
  • Fa0/6 on VLAN 30


















9. Konfigurasi Port-port pada S3.
  • Fa0/11 on VLAN 10
  • Fa0/18 on VLAN 20
  • Fa0/6 on VLAN 30


















10. Kemudian lakukan tes PING pada PC yang berada pada jaringan yang sama, dengan cara klik pada PC yang akan melakukan pinging lalu pilih desktop --> command prompt
seperti di bawah ini :


PC1 - PC4




















PC2 - PC5
